PENGENALAN

Puncak bendungan atau tailrace dari pembangkit listrik tenaga air sebagian besar diatur dengan derek gantry bergerak dua arah atau satu arah, yang terdiri dari troli pengangkat utama, mekanisme pengangkatan putar, mekanisme perjalanan derek, gantry, kabin, berbagai peralatan listrik dan perangkat perlindungan. Ini digunakan untuk membuka dan menutup gerbang sekat intake, gerbang banjir kepala kunci atas kunci kapal, pengangkatan sebagian besar turbin hidrolik, pemasangan dan pemeliharaan gerbang servis gerbang gerusan kunci kapal dan kerekan tetapnya, dan pengangkatan gerbang yang relevan ke ruang pemeliharaan gerbang untuk pemeliharaan dan penyimpanan; Derek putar digunakan untuk mengangkat peralatan kecil di lambang bendungan, terutama untuk pengoperasian yang aman dari perampasan balok bawah air.

Situasi saat ini

Beberapa peralatan lama mengadopsi sirkuit logika tradisional, sebagian besar mesin basis pintu baru mengadopsi sirkuit kontrol PLC, dan beberapa mesin basis pintu memiliki sistem manajemen COMS awal dengan kapasitas penyimpanan yang tidak memadai.

Pencampuran sistem kontrol elektromekanis dari kursi gerbang mengarah pada peningkatan kemampuan beradaptasi perangkat keras dan perangkat lunak sistem pemantauan keselamatan, yang membawa kesulitan tertentu pada penelitian dan pengembangan, produksi dan pemasangan sistem pemantauan keselamatan. Oleh karena itu, merupakan hal yang sulit untuk mengumpulkan instruksi operasi dalam sistem pemantauan keselamatan. Ada juga beberapa peralatan tanpa pemantauan bawah air. Ini secara langsung akan membawa bahaya keselamatan pada pemeliharaan dan pengoperasian normal pembangkit listrik.

Spesifikasi yang berlaku
Gb12602-1990 kode teknis keselamatan untuk perangkat perlindungan beban berlebih pada mesin pengangkat
Gb6067.1 peraturan keselamatan untuk mesin pengangkat
GB / T 28264-2012 sistem pemantauan dan manajemen keselamatan untuk mesin pengangkat
GB / T 20776 klasifikasi mesin pengangkat
Gb11632-1989 kondisi teknis untuk material struktural tahan tekanan pada kapal selam dan instalasi bawah air

KEUNGGULAN

Solusi

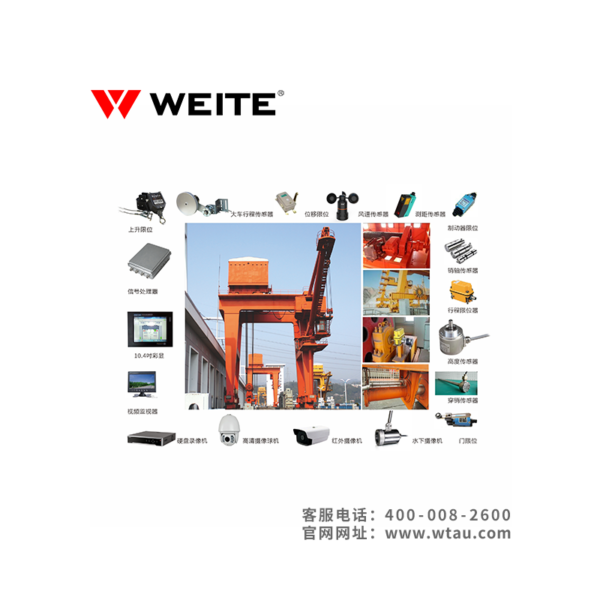

Sistem pemantauan dan manajemen keselamatan dipasang secara khusus untuk derek portal. Di bawah premis bahwa sistem kontrol kelistrikan tidak berubah, ia menyelesaikan pengumpulan sebagian besar perintah operasi, status batas, status operasi berbagai mekanisme, status rem dan sinyal lainnya, serta pengumpulan atau pemuatan sinyal sensor peralatan asli atau sinyal instrumen pengangkat melalui komunikasi dengan PLC atau perintah sakelar yang relevan, dan menambahkan pengumpulan dan pemrosesan sinyal video (suara) derek, perjalanan troli, dan area kerja pengait serta operasi pengemudi, dan juga menambahkan Balok perebutan bawah air sudah terpasang dan pin dimasukkan dan ditarik kembali untuk operasiProses pemantauan dan kontrol data; dan Pemantauan gambar proses operasi penuh video bawah air Fungsi dan indikator teknis dari sistem pemantauan keselamatan setelah transformasi sesuai dengan standar sistem pemantauan dan manajemen keselamatan untuk peralatan pengangkat (GB / t28264-2012), memenuhi persyaratan konfigurasi peralatan yang berbeda, dan juga memenuhi peningkatan dan kompatibilitas setelah perubahan standar nasional kemudian.
