Sistem pemantauan dan manajemen keselamatan mesin pembangun jembatan

PENGENALAN

Mesin erector jembatan adalah peralatan yang menempatkan balok prefabrikasi di atas tiang pancang. Mesin erector jembatan termasuk dalam kategori crane, karena fungsi utamanya adalah mengangkat balok, kemudian mengangkutnya ke posisi dan kemudian meletakkannya. Tetapi sangat berbeda dengan crane pada umumnya. Kondisi yang dibutuhkan sangat keras, dan ada berjalan di atas balok, atau gerakan memanjang. Mesin pendirian jembatan dibagi menjadi beberapa jenis, seperti jembatan jalan raya, jembatan kereta api konvensional, dan jembatan kereta api khusus penumpang.

Standar nasional sistem pemantauan dan manajemen keselamatan untuk mesin pengangkat (GB / T 28264-2017) menetapkan komposisi, pemantauan, persyaratan kinerja, metode pengujian, dan pemeriksaan sistem dari sistem pemantauan dan manajemen keselamatan untuk mesin pengangkat. Standar ini berlaku untuk derek jembatan, derek gantry, derek bergerak, derek menara, derek portal, derek kabel, derek tiang, mesin pendirian jembatan, dan lift kapal yang ditentukan dalam GB / T 20776. Jenis derek lain dapat digunakan sebagai referensi.

Spesifikasi yang berlaku

Kode teknis keselamatan Gb12602-1990 untuk perangkat perlindungan beban berlebih pada mesin pengangkat
Gb6067.1 peraturan keselamatan untuk mesin pengangkat
GB / T 28264-2017 sistem pemantauan dan manajemen keselamatan untuk mesin pengangkat
GB / T 20776 klasifikasi mesin pengangkat

Situasi saat ini
Sebagian besar peralatan yang dikirim dari tahap awal mesin pendirian jembatan jalan raya menggunakan sirkuit logika tradisional, bukan sirkuit kontrol PLC.
Mesin pendirian jembatan jalan raya balok pemandu tunggal dan ganda memiliki struktur yang sederhana, tanpa ruang operasi khusus, dan hanya panel operasi sederhana dan kabinet listrik yang disediakan. Perangkat pelindung dari banyak mesin pendirian jembatan yang ada rusak dan sirkuit pelindungnya tidak sempurna.
Pemasangan satu set lengkap perangkat pemantauan dan perlindungan keselamatan adalah kondisi yang diperlukan untuk memastikan pengoperasian yang aman dari mesin pendirian jembatan.

Solusi

Sistem pemantauan dan manajemen keselamatan mesin pendirian jembatan dikembangkan sesuai dengan standar nasional terbaru dari sistem pemantauan dan manajemen keselamatan derek, yang berfokus pada transformasi berbagai peralatan peletakan dan pemasangan rel kereta api yang sedang beroperasi dan penerapan standar baru yang wajib. Pada saat yang sama, ini juga dapat digunakan untuk berbagai mesin dan peralatan pengangkat dan konstruksi di bidang lain. Melakukan pemantauan waktu nyata keselamatan menyeluruh untuk peralatan Menghindari kecelakaan keselamatan yang disebabkan oleh kelalaian atau kesalahan penilaian operator, dan secara efektif memastikan penggunaan peralatan yang aman.

Perangkat ini adalah produk cerdas berteknologi tinggi dengan aplikasi teknologi penginderaan informasi yang terintegrasi, teknologi tertanam, dan teknologi komunikasi jarak jauh. Ini dapat digunakan secara luas di berbagai bidang mesin beban dan pengangkat untuk mewujudkan perlindungan keselamatan dan pemantauan kondisi kerja peralatan. Perangkat ini terdiri dari sistem deteksi sensor, terminal gambar, sistem pemantauan video, dan sistem pemantauan jarak jauh (opsional); Dua spesifikasi input daya 220VAC sipil dan listrik 24VDC diadopsi, dengan kemampuan beradaptasi yang kuat di lokasi.

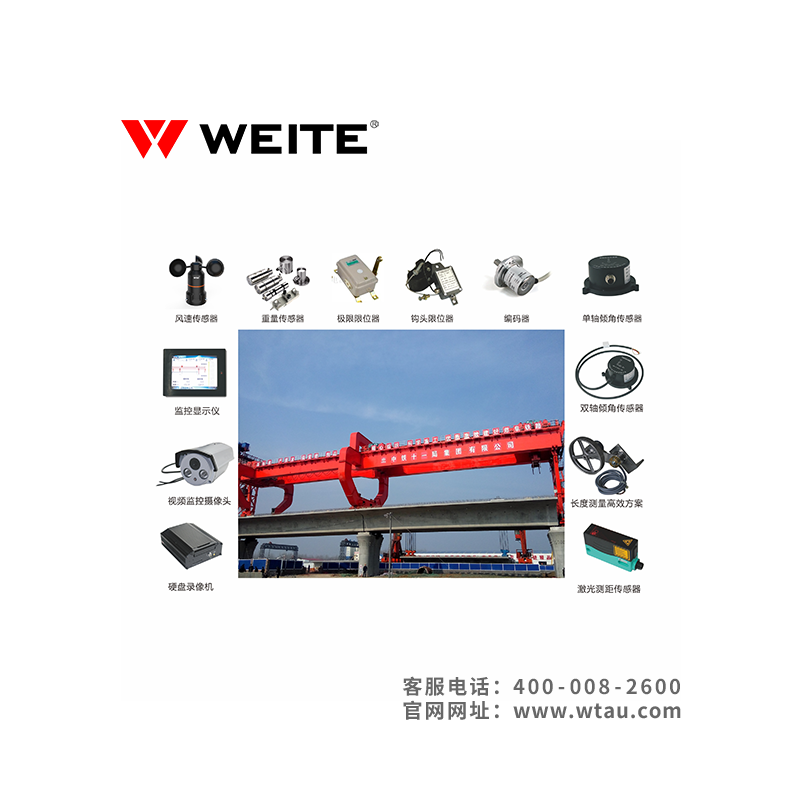

Diagram aplikasi sistem pemantauan keselamatan mesin pendirian jembatan

KEUNGGULAN

1. Memenuhi persyaratan standar nasional untuk pemantauan keselamatan mesin pendirian jembatan, dan dapat secara mandiri merekam dan melihat berbagai parameter secara real time.
2. Ini memiliki antarmuka komunikasi umum, antarmuka sinyal switching pasif, antarmuka sinyal analog 4-20mA, antarmuka sinyal pulsa, dan fungsi I / O yang independen dan dapat diperluas. Data seluruh mesin dikomunikasikan oleh MODBUS atau PROFIBUS.
3. Catatan operasi historis dapat dilihat secara real time, dan kebenaran operasi dapat dianalisis dan dinilai di latar belakang. Berbagai informasi operasi peralatan dapat diunggah dan direkam di server.
4. Posisi GPS real-time perangkat dapat dilihat dari jarak jauh.
5. Peringatan dini, alarm dan kontrol kesalahan konvensional, dan menyimpan informasi kesalahan untuk meningkatkan keamanan dan keandalan operasi peralatan.
6. Kelola catatan operasi historis peralatan. Gunakan modul jarak jauh untuk mewujudkan perbaikan peralatan dari jarak jauh.
7. Ini menyediakan antarmuka komunikasi dengan PLC, yang dapat membaca semua jenis data waktu nyata dan menampilkan secara real time.
