Sistem deteksi tali kawat online

Pengenalan

Pada tahun 2020, Weite Technology Co, Ltd. (selanjutnya disebut sebagai Weite Technology) secara resmi diakui sebagai perusahaan raksasa kecil nasional yang berspesialisasi dalam teknologi khusus. Dalam 20 tahun, teknologi Weite telah berkembang dari perusahaan kecil dan mikro menjadi merek solusi keselamatan derek besar dalam negeri yang disukai. Empat kata “khusus, istimewa, dan baru” mewujudkan upaya tak henti-hentinya dari orang-orang Weite dalam mengejar spesialisasi industri, keunggulan kualitas, dan inovasi. Selama 20 tahun terakhir, teknologi mikro telah memantapkan keyakinannya dengan kuat, selalu berfokus pada penelitian di bidang manajemen keselamatan peralatan pengangkat, dan terus-menerus memimpin industri untuk berkembang ke arah diagnosis kesalahan peralatan pengangkat, manajemen data besar, layanan pemantauan siklus hidup penuh, dan ekosistem pengangkatan yang cerdas, memberikan kontribusi untuk mempromosikan pengembangan manajemen keselamatan pengangkatan domestik.

Untuk waktu yang lama, penggunaan dan pengelolaan tali kawat selalu menjadi kesulitan manajemen peralatan di perusahaan. Kecelakaan yang disebabkan oleh patahnya tali kawat sering terjadi, dan setiap kecelakaan disertai dengan konsekuensi serius seperti kerugian harta benda dan korban jiwa. Saat ini, inspeksi visual dan pengukuran kaliper masih merupakan metode deteksi tali kawat yang umum digunakan, dan ada kesenjangan besar antara teknologi deteksi dan kebutuhan manajemen keselamatan pengguna. Sistem pengujian non destruktif tali kawat (wrndt) yang diluncurkan oleh teknologi mikro memiliki karakteristik efisiensi tinggi, akurasi, kenyamanan dan keamanan, yang telah memecahkan masalah saat ini dalam pengujian tali kawat dengan lebih baik.

Pengenalan produk

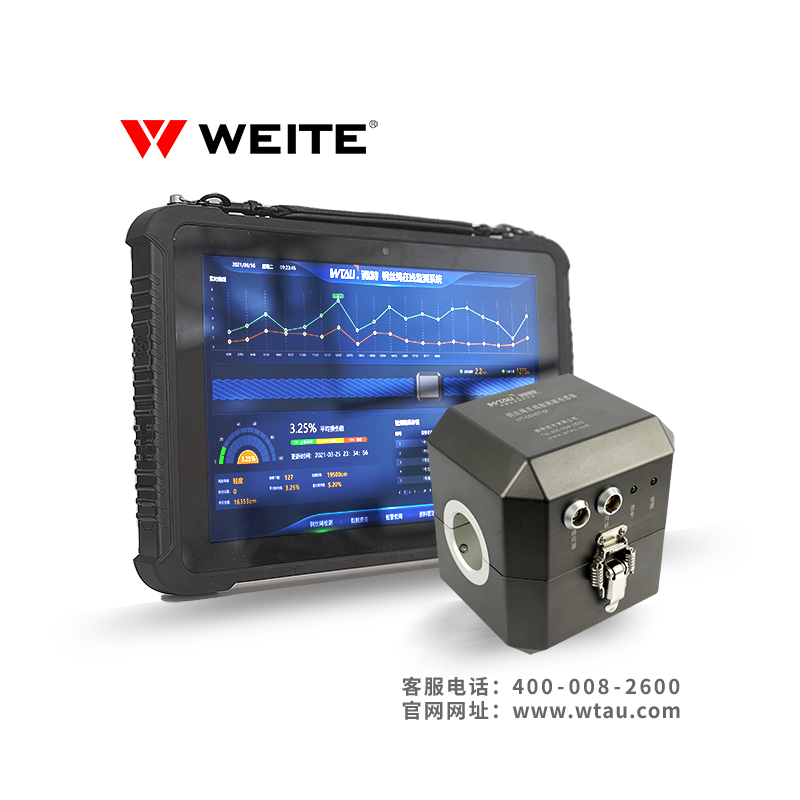

Sistem deteksi on-line tali kawat Wrndt adalah produk profesional berdasarkan teori dan prinsip feromagnetik standar internasional, yang menggunakan teknologi deteksi elektromagnetik untuk mewujudkan pemantauan on-line non-kontak waktu nyata tanpa pengawasan tanpa pengawasan. Secara otomatis dapat mengumpulkan informasi kerusakan seperti kawat putus, kelelahan, korosi dan keausan tali kawat baja secara real-time dan berkecepatan tinggi, serta menganalisis dan memproses data besar yang dikumpulkan melalui algoritme untuk membentuk laporan inspeksi seperti tingkat kerusakan kerusakan tali kawat baja, penentuan posisi yang akurat dari titik-titik kerusakan dan kurva bentuk gelombang elektromagnetik, sehingga dapat mewujudkan kuantifikasi dan visualisasi deteksi cacat tali kawat baja. Sistem wrndt memiliki volume yang lebih kecil, konsumsi daya yang lebih rendah, serta pemasangan dan penggunaan yang lebih nyaman. Ini tidak hanya digunakan di derek, tetapi juga memiliki pasar yang luas di lift, kereta gantung, suspensi jembatan dan bidang lainnya.

Peralatan inti dari sistem deteksi online tali kawat wrndt adalah generasi baru detektor cacat tali kawat dengan teknologi khusus mikro. Detektor cacat adalah produk profesional berdasarkan prinsip deteksi cacat memori magnetik standar internasional, dengan sensor magnetik dengan hak kekayaan intelektual independen dan produksi komersial independen sebagai intinya. Sensitivitas level Pt jutaan kali lebih tinggi daripada detektor cacat tali kawat level MT di pasaran Φ 5 ～ Φ tali kawat baja 50mm dengan berbagai spesifikasi dapat dengan cepat mendeteksi kabel yang putus, dan bahkan tanda ketukan dapat dengan mudah diidentifikasi. Tidak perlu menggunakan perangkat eksitasi, sehingga menghindari penurunan kinerja yang disebabkan oleh adsorpsi serbuk logam dan serpihan selama penggunaan jangka panjang.

Tinjauan teknis

Deteksi cacat memori magnetik termasuk dalam bidang pengujian non-destruktif, yaitu sinar-X, ultrasonik, partikel magnetik, arus eddy γ Ray, penetrasi (fluoresensi, pewarnaan), memori magnetik, kebocoran fluks magnetik, dan metode deteksi fisik lainnya adalah sejenis metode deteksi tidak rusak cepat yang menggunakan efek memori magnetik logam untuk mendeteksi konsentrasi tegangan, retakan, goresan, dan korosi pada bagian material logam. Sistem wrndt dapat mengumpulkan, merekam, dan menyimpan cacat lokal dari tali kawat baja secara real time dengan kecepatan tinggi dan sensitif dengan menggunakan pengujian tidak rusak memori magnetik, dan menampilkan hasil pengujian secara real time dengan antarmuka grafis.

Efek memori magnetik logam mengacu pada bahan logam feromagnetik yang akan mengalami orientasi organisasi domain magnetik magnetostriktif dan reorientasi yang tidak dapat dipulihkan di area konsentrasi tegangan dan deformasi karena aksi gabungan beban dan medan geomagnetik selama pemrosesan dan pengoperasian. Perubahan kondisi magnetik yang tidak dapat dipulihkan ini tidak hanya akan tetap ada setelah beban kerja dihilangkan, tetapi juga terkait dengan tegangan maksimum yang diterapkan. Keadaan magnetik semacam ini pada permukaan komponen logam mengingat lokasi cacat mikro atau konsentrasi tegangan, yang disebut efek memori magnetik. Ketika komponen feromagnetik di lingkungan medan geomagnetik mengalami beban eksternal, orientasi dan reorientasi yang tidak dapat diubah dari organisasi domain magnetik dengan sifat magnetostriktif akan terjadi di area konsentrasi tegangan, dan simpul tetap domain magnetik akan muncul di area ini, menghasilkan kutub magnetik dan membentuk medan demagnetik, sehingga dapat meminimalkan permeabilitas logam feromagnetik di area ini dan membentuk medan magnet bocor pada permukaan logam. Komponen tangensial HPX dari kekuatan medan magnet bocor memiliki nilai maksimum sedangkan komponen normal HPY berubah tanda dan memiliki nilai nol. Perubahan yang tidak dapat diubah dalam kondisi magnetik ini tetap berada dalam memori setelah beban kerja dihilangkan.

Sistem Wrndt adalah instrumen pendeteksi yang didasarkan pada prinsip dasar efek memori magnetik logam. Dengan merekam distribusi komponen kekuatan medan magnet yang tegak lurus dengan permukaan komponen logam sepanjang arah tertentu, dapat mengevaluasi tingkat konsentrasi tegangan komponen dan apakah ada cacat mikro. Ini dapat mendiagnosis area konsentrasi tegangan pada komponen logam feromagnetik, yaitu cacat mikro, kegagalan dan kerusakan dini, dan mencegah kerusakan akibat kelelahan mendadak.

Keunggulan

INOVASI

(1) inovasi struktural

Sistem Wrndt mengikuti konsep desain bentuk mengikuti fungsi dalam desain, meninggalkan semua desain pemodelan yang tidak perlu, dan mencapai desain minimalis sejauh mungkin di bawah premis untuk memastikan fungsi yang sempurna, sehingga memudahkan pemasangan dan penggunaan; Bentuknya sederhana dan elegan serta memberikan kesan keamanan dan keandalan kepada orang-orang, yang sesuai dengan pemosisian produk industri pemantauan keselamatan; Penggunaan semua bahan paduan aluminium mengurangi bobot produk sekaligus secara efektif memastikan fungsi sensor magnetik, dan membentuk perisai sendiri sambil memfasilitasi pemasangan. Ini sangat mengurangi gangguan medan elektromagnetik eksternal dan memastikan akurasi dan keandalan hasil deteksi.

Karena metode deteksi yang unik dan desain industri yang baru, sistem wrndt lebih nyaman dan efisien daripada metode deteksi tradisional:

• Tidak diperlukan perangkat magnetisasi khusus;
• Tidak diperlukan pembersihan permukaan;
• Tidak diperlukan teknologi kopling;
• posisi konsentrasi tegangan dapat dideteksi dengan cepat dan akurat;
• tidak hanya dapat mendeteksi cacat, tetapi juga memprediksi cacat yang akan terjadi di masa depan sesuai dengan perubahan tekanan internal.

(2) inovasi algoritma

Ada dua algoritma utama untuk deteksi tali kawat secara online: transformasi wavelet dan filter takik adaptif parameter. Eksperimen menunjukkan bahwa meskipun transformasi wavelet dapat menekan sinyal gelombang stok sampai batas tertentu, efeknya tidak jelas, dan algoritma filter takik adaptif parameter dapat menekan sinyal gelombang stok dan juga membuat sinyal cacat terdistorsi. Algoritma sistem wrndt mengadopsi metode dua tahap pra-pemrosesan dan pasca-pemrosesan. Pada tahap prapemrosesan, prinsip fusi sinyal multi-saluran digunakan untuk menentukan informasi yang kaya dalam semua sinyal MFL. Pertama, sinyal multi-saluran disamakan dengan metode rata-rata bergerak untuk membuat sinyal pada garis referensi yang sama; Kemudian sinyal multi-saluran yang disamakan diperkuat untuk meningkatkan resolusi dan membedakan cacat dengan lebih baik. Pada tahap pasca-pemrosesan, penyimpangan garis dasar dan penghilangan derau wavelet dihilangkan dengan deteksi garis dari data yang telah diproses sebelumnya, dan kemudian sinyal yang diproses dioperasikan untuk merealisasikan keputusan deteksi.

CAKUPAN

Fitur fungsional

1. Efisiensi kerja yang tinggi

Sistem wrndt dapat mendeteksi keadaan internal dan eksternal tali kawat baja secara real time, dan peralatan pendukungnya berukuran lebih kecil, konsumsi daya lebih rendah, dan lebih nyaman untuk dipasang dan digunakan. Ini lebih aman dan lebih efisien daripada inspeksi visual manual tradisional, yang memakan waktu dan tenaga serta tidak dapat mendeteksi cacat internal tali kawat.

2. Akurasi deteksi tinggi

Teknologi efek memori magnetik logam digunakan untuk mengumpulkan informasi kerusakan seperti kawat putus, kelelahan, korosi dan keausan tali kawat baja secara online, dalam waktu nyata dan dengan kecepatan tinggi. Kesalahan panjang puntiran dan nomor kawat putus bisa kurang dari 1 kawat, dan keakuratan lokasi titik kerusakan bisa lebih dari 95%.

3. Visualisasi kerusakan

Perangkat lunak pendeteksi tali kawat baja menyediakan antarmuka ikhtisar peralatan, deteksi peralatan, kueri riwayat, laporan deteksi, pengaturan kalibrasi, dan pengaturan sistem. Ini dapat menampilkan bentuk gelombang keadaan tali kawat baja secara real time, menganalisis secara kuantitatif tingkat kerusakan tali kawat baja, secara akurat menemukan posisi kerusakan, menampilkan sinyal alarm sesuai dengan tingkat kerusakan yang berbeda, dan menyediakan fungsi laporan deteksi dan catatan riwayat kueri. Keadaan tali kawat baja sekilas terlihat jelas.

Sistem wrndt yang dikembangkan oleh teknologi Weite telah mengajukan banyak paten. Karakteristik efisiensi tinggi, akurasi, kenyamanan dan keamanan produk berlaku untuk pelabuhan, kapal, jalan dan jembatan, jalur kereta api, pabrik baja, pengangkatan, lokasi konstruksi, perminyakan, dan industri lainnya. Dalam pemeliharaan keselamatan gantry crane dalam konstruksi kereta api, sistem secara tepat waktu menemukan kerusakan tali kawat baja, memastikan produksi keselamatan perusahaan, dan menghilangkan bahaya tersembunyi dari keselamatan dan properti yang disebabkan oleh konsumsi tali kawat baja.

Dengan penerapan sistem ini di berbagai industri, ini akan sangat meningkatkan tingkat pemeliharaan dan manajemen perusahaan terkait, mengurangi pemadaman yang tidak perlu dan kerugian ekonomi, serta memastikan produksi yang lancar, aman, dan efisien.
